[TIDA -010003] demo에서 heap memory오류

-
<오류 내용>

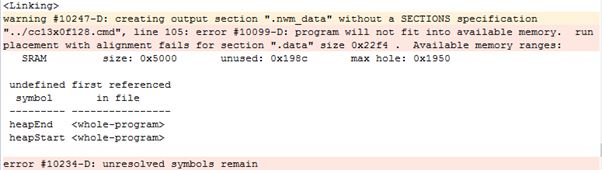

Linking에서 다음과 같은 메모리 오류가 남

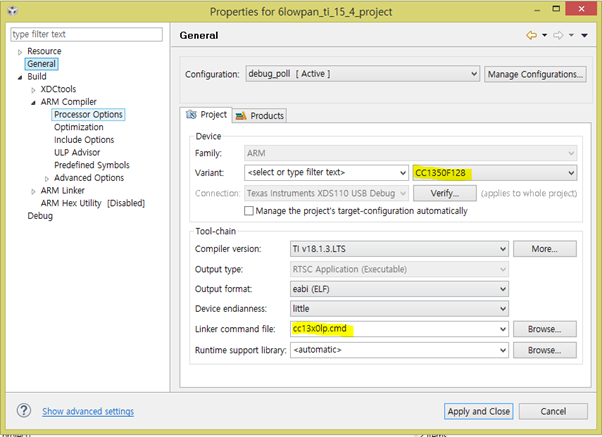

Linker command file을 cc13x0lp.cmd를 써야함 아마 아래의 설정(기본값인 CC1350F128)을 하면 자동으로 cc13x0lp.cmd 파일을 사용하는 것 같다. 근데 저 Variant를 CC1310F128로 바꾸면 cmd 파일이 cc13x0f128.cmd로 바뀜

나도 CC1310F128 보드를 사용하지만 CC1350F128로 Device 설정해도 별 문제 없었다.

추가로, device를 CC1310F128 선택하고, cmd 파일을 cc13x0lp.cmd 파일로 지정해줘도 BUILD시 오류 안 난다.

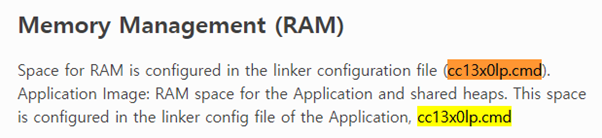

 저 cc13x0lp.cmd 파일이 다음 사진을 보면 나와 있듯, memory를 관리해주는 파일이란다자세히는 모르겠지만 그렇대요..

위 Memory Management 자료 출처는 http://dev.ti.com/tirex/content/simplelink_cc13x0_sdk_1_30_00_06/docs/ti154stack/ti154stack-sdg/ti154stack-sdg/TI%2015.4-Stack%20Software%20Development%20Platform.html
